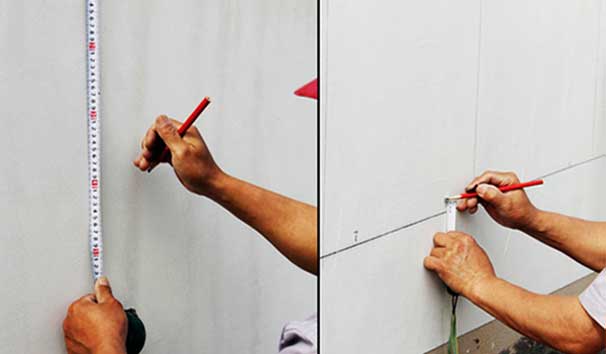

確定基層墻體無脫層、空鼓、裂縫等后，
根據設計方案彈水平垂直控制線。

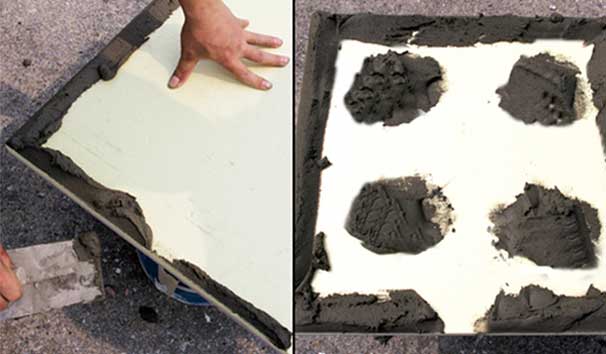

打孔埋置錨栓，固定錨固件。根據尺寸裁板、
開刀邊槽，在板面布60%以上粘結劑。

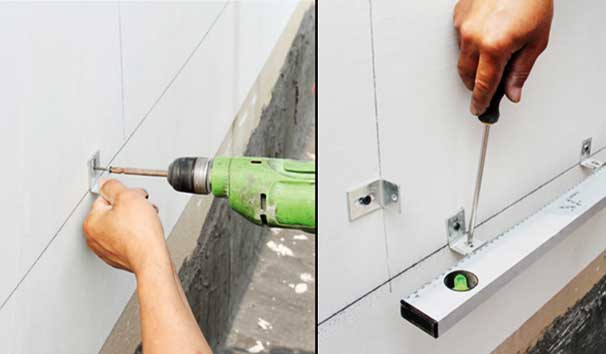

L型錨固件與H型掛件的連接件通過膨脹
螺栓固定。

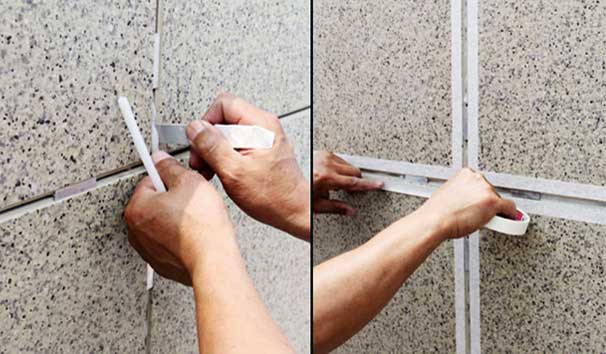

在分隔縫內填充泡沫條，然后在縫的兩過
粘貼美紋紙。

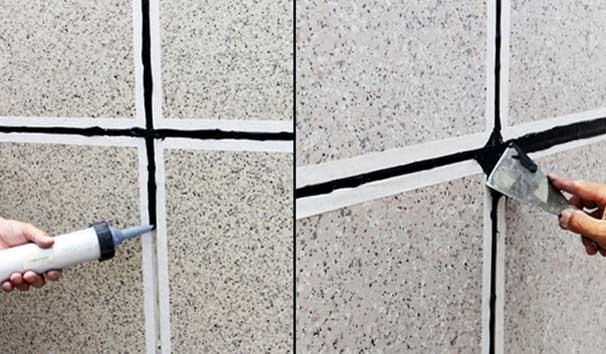

槍嘴伸入縫隙4mm以上擠注硅酮密膠，
隨后修刮平整。

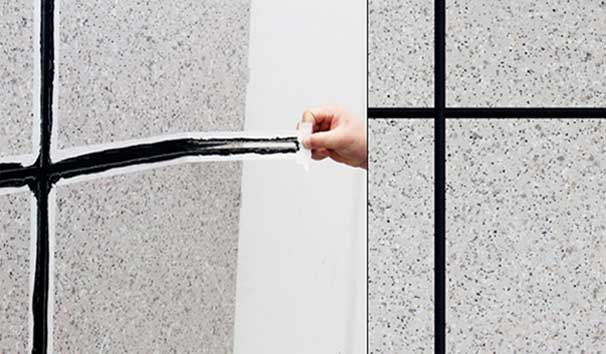

安裝完成后，揭下美紋紙，隨后去除保護膜。
確定基層墻體無脫層、空鼓、裂縫等后，根據設計方案彈水平垂直控制線。
打孔埋置錨栓，固定錨固件。根據尺寸裁板、開刀邊槽，在板面布60%以上粘結劑。
L型錨固件與H型掛件的連接件通過膨脹螺栓固定。
在分隔縫內填充泡沫條，然后在縫的兩過粘貼美紋紙。
槍嘴伸入縫隙4mm以上擠注硅酮密膠，隨后修刮平整。
安裝完成后，揭下美紋紙，隨后去除保護膜。
